Van servo là dạng van phối hợp giữa hai loại van: van phân phối và van tiết lưu, với thiết kế kết hợp với tín hiệu điều khiển điện. Van servo có thể điều khiển được vô cấp lưu lượng qua van. Van servo được dùng trong các mạch điều khiển tự động.

Kí hiệu

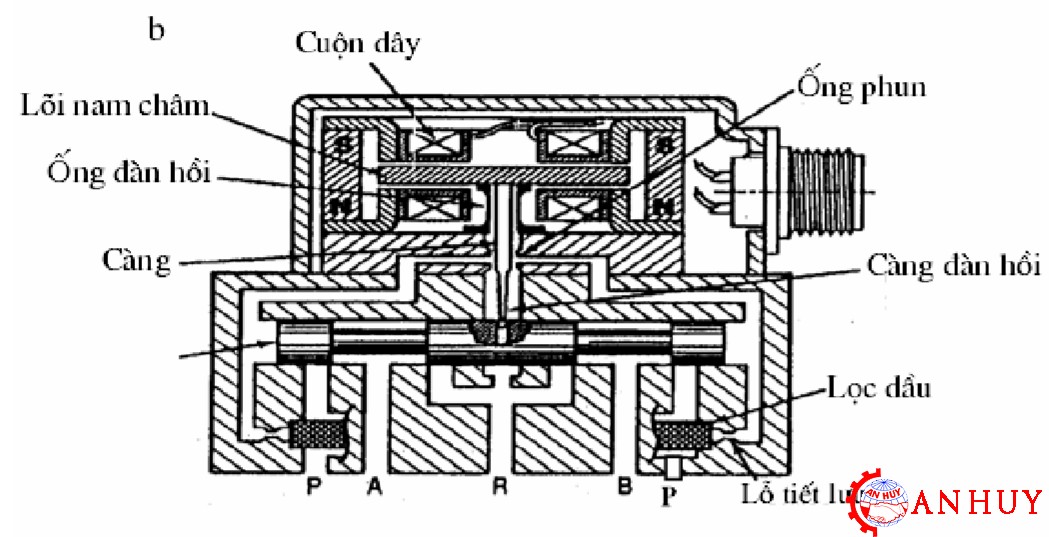

Cấu tạo:

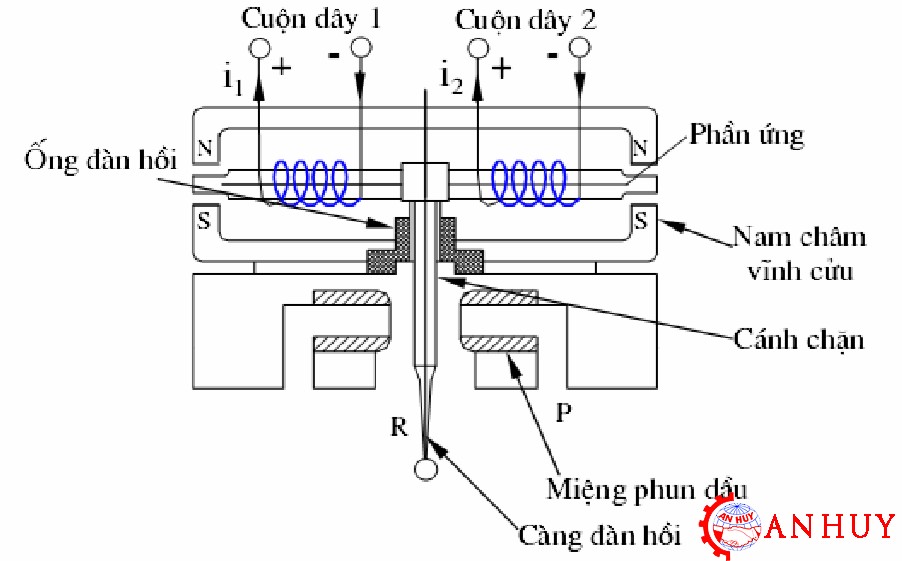

Bộ phận điều khiển con trượt của van servo (torque motor) thể hiện trên hình gồm các chi tiết sau:

• Nam châm vĩnh cửu
• Phần ứng và hai cuộn dây
• Cánh chặn và càng đàn hồi
• Ống đàn hồi
• Miệng phun dầu

Xem thêm Bơm thủy lực bánh răng Parker PGP300

Nguyên lý làm việc

Hai nam châm vĩnh cửu đặt đối xứng tạo thành khung hình chữ nhật,phần ứng trên đó có 2 cuộn dây và cánh chặn đầu ngàm với phần ứng,tạo nên một kết cấu cứng vững.Định vị phần ứng và cánh chặn đầu là một ống đàn hồi,ống này có tác dụng phục hồi cụm phần ứng và cánh chặn về vị trí trung gian khi dòng điện vào 2 cuộn dây cân bằng.Nối với cánh chặn dầu là càng đàn hồi,càng này nối trực tiếp với con trượt.Khi dòng điện vào 2 cuộn dây lệch nhau thì phần ứng bị hút lệch,do sự đối xứng của các cực nam châm mà phần ứng sẽ quay.Khi phần ứng quay,ống đàn hồi sẽ biến dạng đàn hồi,khe hở từ cánh chặn đến miệng phun dầu cũng sẽ thay đổi (phía này hở ra và phía kia hẹp lại).Điều đó dẫn đến áp suất ở hai phía của con trượt lệch nhau và con trượt được di chuyển.Như vậy:

+) Khi dòng điện điều khiển ở hai cuộn dây bằng nhau hoặc bằng 0 thì phần ứng,cánh,càng và con trượt ở vị trí trung gian(áp suất ở 2 buồng con trượt cân bằng nhau)

+) Khi dòng điện i1 khác i2, thì phần ứng sẽ quay theo một chièu nào đó tùy thuộc vào dòng điện của cuộn dây nào lớn hơn.Gỉa sử phần ứng quay ngược chiều kim đồng hồ,cánh chặn dầu cũng quay theo làm tiết diện chảy cảu miệng phun thay đổi,khe hở miệng phun phía trái rộng ra và khe hở miẹng phun phía phải hẹp lại.áp suất dầu vào hai buồng con trượt không cân bằng,tạo lực dọc trục,đẩy con trượt di chuyển về bên trái hình thành tiết diện chảy qua van(tạo đường dẫn dầu qua van).Đồng thời khi con trượt sang trái thì càng sẽ cong theo chiều di chuyển của con trượt làm cho cánh chặn dầu cũng di chuyển theo.Lúc này khe hở ở miệng phun trái hẹp lại và khe hở ở miệng phun phải rộng lên,cho đến khi khe hở của hai miệng phun bằng nhau và áp suất hai phía bằng nhau thì con trượt ở vị trí cân bằng.

Mômen quay phần ứng và mômen do lực đàn hồi của càng cân bằng nhau.Lượng di chuyển của con trượt tỷ lệ với dòng điện vào cuộn dây.

+)Tương tự như trên nếu phần ứng quay theo chiều ngược lại thì con trượt sẽ di chuyển theo chiều ngược lại

Xem thêm Bơm Piston Parker PVAC

Ứng dụng

Van servo tỷ lệ được sử dụng trong những hệ thống yêu cầu độ chính xác cao,các tay máy robot công nghiệp,các nhà máy sản xuất
