Phân loại Bơm thủy lực bánh răng ?

Bơm bánh răng : Bơm Bánh Răng là một phụ tùng máy công trình thuộc loại bơm thể tích là loại bơm không điều chỉnh được lưu lượng và áp suất khi số vòng quay cố định. Bơm bánh răng hiện được sử dụng rất rộng rãi trong các hệ thống máy thuỷ lực có áp suất trung bình.

Bơm thủy lực bánh răng được chia thành 2 loại

  1.  Bơm bánh răng ăn khớp ngoài : Là loại bơm được dùng để chuyển năng lượng cơ khí sang năng lượng chất lỏng với áp suất đạt được từ 35 KG/cm2 đến 250 KG/cm2  áp dụng cho hệ thống truyền dẫn thủy lực thể tích với áp suất trung bình từ 100 đến 200 KG/cm2 và lưu lượng từ 1.1 cc/v đến 250 cc/v.

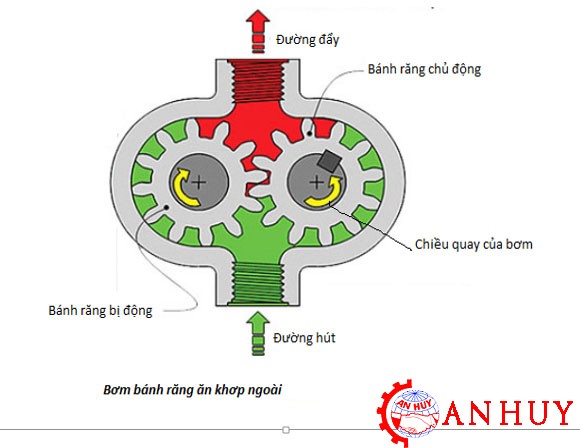

Hình ảnh mô tả sự kết cấu &  hoạt động của  bơm như sau:



Đặc điểm của bơm bánh răng ăn khớp ngoài

Một trong các loại bơm được ứng dụng nhiều và phổ thông nhât hiện nay trong các ngành công nghiệp là bơm bánh răng ăn khớp ngoài. Mô tả hoạt động của bơm được thể hiện trên (hình1.)
Ưu điểm:

  •  Có kết cấu đơn giản gọn nhẹ,giá thành rẻ hợp lý,tạo được áp suất loại trung bình từ 0-250 bar,rất thông dụng cho các thiết bị máy móc công nghiệp đã và đang hiện hành trên thế giới,như máy nâng hạ,máy xúc lật,máy cày máy kéo,cẩu trục và nhiều máy công cụ khác…
  • Bơm có giải lưu lượng riêng q từ 1 cc/v đến 250 cc/v .
  • Với số vòng quay n từ 300v/ph.đến 2800 v/ph.
  • Với áp suất P max có thể đạt đỉnh trong thời gian cực ngắn lên đến 250 KG/cm2.
  • Lưu lượng của bơm do yêu cầu của từng hệ thống truyền động thủy lực và được tính theo công thức: Q=  (n×q)/1000= [Lít/phút].
  • Công suất N của động cơ kéo bơm phụ thuộc vào lưu lượng Q và áp suât làm việc của hệ thống được tính theo công thức: N=  (P×Q)/612 = [KW].

Nhược điểm của bơm bánh răng ăn khớp ngoài:

  • Độ mịn của đặc tính lưu lượng chưa được như mong muốn.
  • Ở các bơm với lưu lượng lớn không thể đạt áp suất cao thường chỉ dưới 100 KG/cm2
  • Độ ồn còn cao ≥ 80 db  đến giới hạn cho phép.
  • Để tăng lưu lượng cho hệ thống thủ lực người ta thường dùng bơm kép bằng cách dùng 2 hoặc 3 bơm đơn ghép lại với nhau nhờ các bích chuyển ,bạc,trục truyền động và các phụ kiện khác đẻ tạo thành bơm đôi; bơm ba và v.v…các loại bơm này thường được dùng rộng rãi trong các máy công trình cũng như trong các lĩnh vực công nghiệp khác do các chuyên gia trong lĩnh vực lập hệ thống truyền động thủy lực thể tích cho các thiết bị mà họ sáng tạo thiết kế nên theo công năng cũng như công nghệ của thiết bị.

Ví dụ một vài hình ảnh điển hình sau :
Bơm đôi:

Bơm bánh răng 2 tầng ASEDA

  • Khi tính tổng lưu lượng bơm bơm kép sẽ bằng tổng lưu lượng của từng bơm đơn một :

                      Q t=Q1+Q2+Q3…=n*(q1+q2+q3+q…)/1000 [L/ph.]

  •        Công suất  tổng: Nt=N1+N2+N3…[KW.]

         2. Bơm thủy lực bánh răng ăn khớp trong

Những đặc điểm cơ bản của bơm banh răng ăn khớp trong:

- Bơm thủy lực bánh răng này có Độ bền và tuổi thọ cao, hiệu suất thể tích cao, hiệu suất tổng thể cao, độ nhấp nhô lưu lượng và áp suất rất thấp., mức độ tiếng ồn thấp, kích thước nhỏ gọn, trọng lượng thấp, dải tốc độ rộng, đặc tính hút tuyệt vời, độ nhớt được phép cao.
- Bảo trì đơn giản, nhiều bơm có thể ghép với nhau (bơm kép) và cũng như ghép vơi các loại máy bơm khác..,

- Thích hợp trong việc ứng dụng các ổ (hộp số) biến tốc độ hoặc điều khiển động cơ kéo bơm bằng biến tần để có thể điều khiển lưu lượng của bơm. (Biến lưu lượng).

Đặc tính cơ bản của bơm bánh răng ăn khơp trong (Xem bảng dưới đây)

Các công thức tính toán cơ bản:
- Lưu lượng của bơm do yêu cầu của từng hệ thống truyền động thủy lực và được tính theo công thức:
                                       Q = (n×q×⅁)/1000= [Lít/phút].
     Trong đó:

  • Q: là lưu lượng của bơm [Lít/phút].
  • q là lưu lương riêng của bơm [cc/v].
  • n là số vòng quay của đông cơ kéo bơm [v/phút];
  • ⅁  là hiệu suất của bơm %..

- Công suất N của động cơ kéo bơm phụ thuộc vào lưu lượng Q và áp suât làm việc P của hệ thống được tính theo công thức :
                                        N=  (P×Q)/612 = [KW]
Trong đó :

  • N: là công suất [KW]
  • Q: Lưu lượng của bơm [Lít/phút]
  • P: là áp suất cần đạt của bơm cho hệ thống làm việc [KG/cm2].

Lý do bạn nên sử dụng sản phẩm Bơm Bánh Răng tại công ty An Huy?

  1. Hàng luôn có sẵn tại kho với số lượng lớn nhất.
  2. Chứng nhận độc quyền tại Việt Nam.
  3. Có thể thay thế được các hãng khác, ví dụ như các hãng Casapa, Kawasaki, Ronzio..
  4. Bảo hành sản phẩm theo đúng chế độ bảo hành của hãng.
  5. Trung thực với khách hàng, phục vụ bằng cả trái tim và sự trân trọng nhất. Cam kết luôn đảm bảo quyền lợi của khách hàng.

Công ty Cổ phần tự động hóa An Huy

Địa chỉ: 91 Đê La Thành, Đông Các, Đống Đa, Hà Nội

Điện thoại: 0977282045 – 0989257507

Email: email anhuyhydraulic@gmail.com

Website: https://anhuyautomatic.com.vn/       http://anhuyautomatic.vn/

Xem thêm về các loại sản phẩm thiết bị thủy lực khác như van thủy lựcxy lanh thủy lực.
