Thủy lực An Huy chia sẻ một số điều nên biết về Van giảm áp, định nghĩa, cấu tạo và ứng dụng.Trong nhiều trường hợp hệ thống thủy lực một bơm dầu phải cung cấp năng lượng cho nhiều cơ cấu chấp hành có áp suất khác nhau.Lúc này ta phải cho bơm làm việc với áp suất lớn nhất và dùng van giảm áp suất đến một giá trị cần thiết.

Van giảm áp, định nghĩa cấu tạo

Kết cấu

Xem thêm Bơm bánh răng Parker

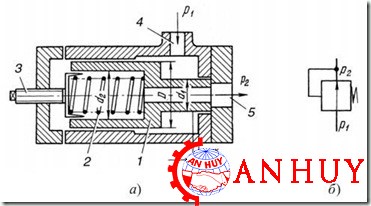

Kết cấu chính gồm các bộ phận van giảm áp:

1.Bộ phận điều khiển trượt chính thân van

2.Lò xo áp lực của van(tạo lực nén lên thanh trượt chính)

3. Ốc vít áp lực là thành phần điều khiển lực lên lò xo và được gắn trên đầu lò xo

4.Đầu vào của van nơi dòng chảy đi qua

5.Đầu ra của van nơi dòng chảy được hạ áp suất đi ra đường ống

Nguyên lý hoạt động

Áp suất đầu vào van P1 được coi là áp suất max,để điều chỉnh giảm áp suất P1 thành áp suất nhỏ hơn P2 tại cửa ra của van thì ta tác động vào ôc vít áp lực 3 làm thay đổi tiết diện giữa con trượt 1 và cửa ra 5.Tiết diện càng lớn thì P2 càng lớn,tiết diện càng nhỏ thì sinh ra tổn thất về áp suất càng nhiều do đó P2 cũng bị giảm đi càng nhiều

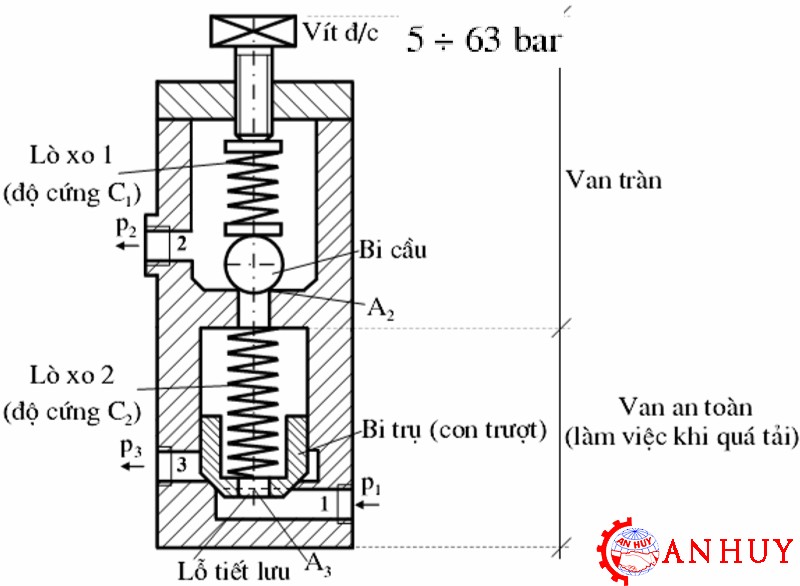

Van giảm áp 2 cấp

Đầu vào van có áp suất p1,phía dưới và phía trên đều có áp suất dầu.Khi áp suất dầu chưa thắng được lực lò xo 1 thì áp suất p1 ở phía dưới và áp suất p2 ở phía trên con trượt bằng nhau,do đó con trượt đứng yên.

Nếu áp suất p1 tăng lên,bi cầu sẽ mở ra,dầu sẽ qua con trượt,lên van bi chảy về bể.Khi dầu chảy,do sức cản của lỗ tiết lưu nên p1>p2 lúc này vẫn hình thành áp suất phía dưới con trượt

Khi p1 tăng cao thắng lực lò xo 2 thì lúc này cả 2 cửa van p2 và p3 đều mở

Nhược điểm

Vì đầu ra của van thường nhỏ hơn đầu vào nên dẫn tới sựu co thắt đường ống dẫn đến tổn thất áp suất và sinh nhiệt trong hệ thống
