Hướng dẫn chọn xy lanh thủy lực phù hợp

Hướng dẫn chọn xylanh thủy lực phù hợp để giúp khách hàng có cái nhìn tổng quát và hiểu hơn về xylanh thủy lực, từ đó đưa ra lựa chọn chính xác nhất. Thủy lực An Huy với các đối tác là Công ty hàng đầu thế giới về thiết bị thủy lực như PARKER, ASEDA, YUKEN,... tin tưởng sẽ mang đến sản phẩm tốt nhất.

Xylanh thủy lực- Khái niệm và vai trò

Xylanh thủy lực là nột thiết bị thủy lực có hầu khắp ở các máy móc công nghiệp đến các máy móc công trình,khi hệ thống hỏng hóc ta thường thay thế hoặc sửa chữa xylanh nhưng lại không biết thay thế xylanh như thế nào cho đúng chủng loại và kích thước.

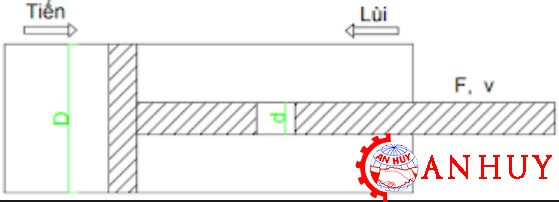

Hình trên các bạn có thể nhìn thấy nguyên lí hoạt động của xy lanh thủy lực. Xy lanh thủy lực bao gồm ống xy lanh và piston là hai bộ phận chính. Dưới áp lực của dòng chất lỏng khi bơm vào buồng trái, piston sẽ chuyển động sang phải và ngược lại. Quá trình chuyển động như vậy, ở đầu cần sẽ xuất hiện một lực. Tùy thuộc vào áp lực dòng chất lỏng và kích thước xy lanh mà ta có thể tính chính xác được độ lớn của lực đầu cần.
Một số khái niệm mà các bạn cần phải biết để thuận tiện cho quá trình tính toán và lựa chọn xy lanh thủy lực sau này.
- Ống xy lanh chính là ống hình trụ, có bề dày, hở hai đầu. Ống xy lanh cùng với piston sẽ tạo nên buồng làm việc của xy lanh. Trong quá trình làm việc, ống xy lanh đứng yên hoặc quay, song nếu xét trong hệ tọa độ tương đối, ống xy lanh đứng yên so với piston. Kí hiệu kích thước ống xy lanh là D.
- Piston chính là phần gạch vật liệu trên hình vẽ. Đây là chi tiết nhận năng lượng từ dòng chất lỏng và chuyển hóa thành lực đầu cần. Trong quá trình hoạt động, piston di chuyển dọc theo hai đầu xy lanh. Kí hiệu trong hình vẽ của piston là d.
- Hành trình chính là độ dài di chuyển của piston từ điểm tận cùng bên trái sang điểm tận cùng bên phải của piston khi làm việc. Đơn vị của hành trình là met.
- Buồn làm việc hay khoang làm việc chính là khoang tạo ra bởi ống xy lanh và piston.

Xem thêm Bơm thủy lực bánh răng Parker PGP513

Cách tính toán để chọn xylanh thủy lực phù hợp

Xy lanh thủy lực được tính toán và lựa chọn dựa trên khả năng tạo lực và vận tốc chuyển động. Từ hai thông số kĩ thuật chính ấy, kết hợp với áp suất phá hủy, khả năng chịu uốn đầu cần, nhiệt độ làm việc mà người ta có thể tính chọn được xy lanh phù hợp.

Từ công thức tính lực xy lanh trong hành trình tiến và áp suất hệ thống ta có thể tính được đường kính xy lanh :

Tương tự như vậy chúng ta cũng có thể dùng lực trong hành trình lùi về để tính toán kích thước xy lanh:

Thực chất chúng ta có thể lựa chọn một trong hai công thức tính trên để lựa chọn xy lanh thủy lực. Tùy thuộc vào kiểu lắp đặt và yêu cầu tạo lực ở hành trình tiến hay hành trình lùi mà ta lựa chọn một trong hai.

Công thức tính vận tốc xy lanh cho hành trình tiến:

Và cho hành trình lùi là :

Trong đó:

 F là lực đầu cần( N)

Q là lưu lượng cấp( N/m3)

p là áp suất hệ thống cấp( N/m2)

D đường kính xy lanh ( m)

d là đường kính cần piston( m)

Trong quá trình lựa chọn xy lanh, chúng ta cũng phải cần lưu ý cách gá đặt xy lanh để lựa chọn cho phù hợp.

Thủy lực An Huy- Cung cấp xylanh thủy lực đáp ưng mọi nhu cầu khách hàng

An Huy- Nhà phân phối thiết bị thủy lực số 1 Việt Nam

Thủy lực An Huy với 11 năm phát triển cam kết chỉ cung cấp hàng chính hãng hàng đầu từ các nhà sản xuất hàng đầu thế giới

Quý khách có nhu cầu tư vấn, thiết kế hệ thống thủy lực hãy liên hệ công ty cổ phần tự động hóa An Huy, Nhà phân phối các thiết bị bơm, van, xy lanh, bộ nguồn thủy lực của các thương hiệu hàng đầu thế giới Parker, Aseda, Yuken, Eaton, Huade

-Nguồn gốc rõ ràng, check hàng khi được nhận và hoàn trả nếu phát hiện sản phẩm không đạt chất lượng.

–Gía cả rẻ nhất thị trường, giao hàng nhanh thiết bị thủy lực  trên toàn phạm vi toàn quốc

– Chế độ bảo hành, sửa chữa, vận chuyển nhanh chóng, tiện lợi trên phạm vi toàn quốc.
