TÌM HIỂU VỀ BƠM THỦY LƯC CÁNH GẠT

Bơm thủy lực cánh gạt: có các bộ phận chính được mô tả như hình sau: -Thân bơm; trên thân bơm sẽ gia công bạc đỡ trượt “Stator”  các đầu cánh hoặc ghép bạc đỡ trượt đầu cánh rời (với mục đích là thay thế được gọi là “Stator”)

Nguyên lý hoạt động bơm thủy lực cánh gạt

Xem thêm Bơm bánh răng Parker

- Ruột bơm là phần quay hình trụ được gọi là “Roto” và quay được bởi mô men tác động từ bên ngoài qua trục dẫn đến roto, trên roto có phay các rãnh trượt có chiều hướng tâm và song song với đường sinh để chứa các cánh gạt.Phần quay “Roto” được đặt lệch tâm với một kích thước phù hợp để tạo nên khoang hút-màu xanh dương và khoang đẩy-màu đỏ nâu (xem hình trên);Khoang hút tạo cửa vào còn khoang đẩy tạo cửa ra cho hợp lý.Như ví dụ hình vẽ mô tả trên là chiều quay phải ,Khi roto quay các cánh gạt được văng ra nhờ lực ly tâm và được giữ lại nhờ stator,Không gian giữa cặp đôi cánh gạt và hai bích hai đầu cánh gat được tăng dần (màu xanh dương) vì độ lệch tâm tạo nên khoang để điền đầy chất lỏng vào và chuyển đi sang phía có khoang có không gian giảm dần (màu đỏ nâu) nhờ vậy tạo nên khoang hút và khoang đẩy và tạo thành bơm.Vì các khoang hút và đẩy là do các cánh gạt tạo nên thì được gọi là “Bơm cánh gạt” Cứ một vòng quay thì bơm chuyển dược một lượng chất lỏng ;Lương chất lỏng này được gọi là lưu lượng riêng của bơm ký hiệu là q với đơn vị đo là cc/v

Các loại bơm thủy lực cánh gạt

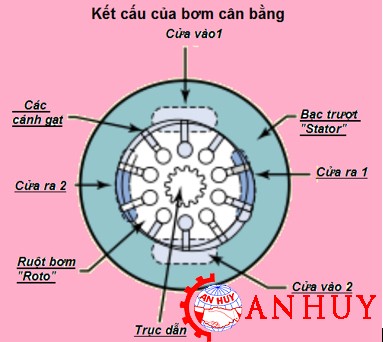

Bơm cánh gạt được phân loại giữa vào kết cấu tạo nên của bơm:- bơm cánh gạt không cân bằng;-bơm cánh gạt cân bằng;-bơm cánh gạt chỉnh được lưu lượng;-bơm cánh gạt kép: khi ghép hai bơm với nhau với một trục dẫn động -“bơm đôi” khi ghép ba bơm thì gọi “bơm ba” v.v…*Bơm cánh gạt không cân bằng là bơm trục tâm stator với trục roto được bố trí lệch tâm với độ lệch nào đó vì vậy lực tác động lên roto không đều nhau.* Bơm chỉnh được lưu lượng cũng căn cứ độ lệch tâm và khi chỉnh độ lệch tâm này ta có thể chỉnh được độ lớn bé của các khoang hút và đẩy do vậy mà lưu lượng riêng cũng thay đổi theo *Bơm cân bằng là bơm có kết cấu khoang hút và khoang đẩy giữa các cánh được bố trí cân đối bởi stator được tạo nên với biên dạng có hình ê líp còn roto được lắp đồng trục với stator và tạo thành hai khoang hút và hai khoang đẩy đối nhau do vậy lực tác động lên trục dẫn tương đối cân bằng (xem hình sau.)

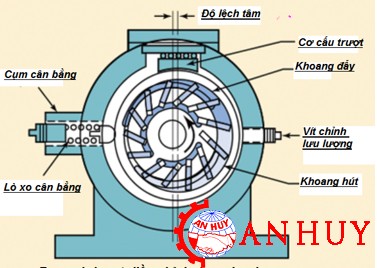

Bơm cánh gạt điều chỉnh được lưu lượng:

Đặc điểm :

- Yêu cầu chế tạo với độ chính xác cao:-Khi chế tạo cánh,rãnh chứa cánh phải mài ra theo bộ đôi.Stator theo biên dạng hình ô van nên khi mài cũng khó khăn hơn với độ bóng khá cao, -Bơm này với vận tốc quay từ 600 v/ph.đên 2800 v/ph.;-Áp suất có thể đạt đên giải 320 bar;-Giải áp suất làm việc thường là 160 đến 200 bar.Đôi khi đạt 250 bar.-Độ ồn thấp khi chạy vơi chất lỏng làm việc có độ bôi trơn tốt với độ nhớt vừa phải trong giải 20 đên 40 Cst.nhiệt độ dầu đến <50 độ C.Nhưng yêu cầu độ tinh lọc của dầu dưới 20 Mk.

Cách phân biệt chung bơm thủy lực cánh gạt:

-Bơm cánh gạt có kết cấu gọn,nhẹ,Vật liệu chủ yếu là kim loại đen (gang thép với cường độ cao)

-Yêu cầu công nghệ chế tạo vừa phải-Một cỡ thân bơm có thể lắp một giải ruột bơm với lưu lượng riêng khác nhau

-Khi bơm hỏng chỉ cần thay ruột bơm là được nếu than bơm còn tốt.

 Ví dụ 1 số Ứng dụng của bơm cánh gạt:Nói chung bơm cánh gạt là bơm được ứng dụng rộng rãi trong tất cả các hệ thông thủy lực cho các máy.Nhất là trong các máy ép nhựa bởi nó có tuổi thọ cao,

bền vơi chế độ làm việc liên tục và áp suất làm việc trong giải 160 đến 200 bar.Đặc điểm ưu việt nhất là khi hỏng bơm ta chỉ cần thay ruột bơm là được (Nếu vỏ bơm còn tốt) nên tiết kiệm chi phí cho người tiêu dùng.
